Hastelloy es un metal que se compone principalmente de elementos: níquel y molibdeno. Hay varios grados de esta aleación, pero los más preferidos entre los proveedores de tubos Hastelloy incluyen el C276 y la aleación C22. Debido a que la aleación C22 es superior a la aleación C276 y al Inconel 625, los fabricantes de tubos de Hastelloy recomiendan utilizar la aleación en empresas del sector farmacéutico. Dado que industrias como la farmacéutica o incluso la industria de alimentos y bebidas requieren un producto de calidad superior, el tubo redondo Hastelloy es una adición experimentada.
Estándar | ASTM, AISI, GB, JIS, solicitudes de los clientes disponibles |
Tamaño | Tubo redondo: OD: 16-119 mm o personalizado |
Espesor | 0,25 mm-3,0 mm |
Longitud | 6m o según la petición de los clientes |
Muestra | Hay una muestra gratuita disponible, pero usted debe pagar el flete |
Tolerancia
| Diámetro exterior: ±0,2 mm |
Espesor: ±0,05 mm | |
Longitud: ±0,5 mm | |
Termina | En extremo liso o biselado o según sus requisitos |
Tipo de línea de soldadura | ERW (soldadura por resistencia eléctrica) |
Refinamiento
| A. Lijado |
B. Brillo #400, Espejo #600 – #1000 | |
C. Cepillado | |
D. Veta de madera | |
E. En relieve, roscado | |
Solicitud | Decoraciones, construcciones, industria alimentaria, etc. |
Certificación | ISO, SGS |
Tamaño de tubo redondo | 16, 17, 18, 19, 20, 21, 22, 23, 25, 28, 31,8, 35, 36, 38,1, 48, 50,8, 60, 63,5, 76,2, 89, 101, 114 mm |
Tamaño de tubería cuadrada | 17, 18, 19, 20, 21, 22, 23, 24, 25, 28, 30, 36, 38, 50 mm |
Tamaño de tubería rectangular | 10*30, 10*40, 10*50, 20*10, 23*11, 24*12, 25*13, 28*25, 28*13, 29*14, 30*15, 30*20, 30* 22, 34*22, 36*23, 50*25, 60*30, 75*45, 95*45 milímetros |
Espesor | exacto 0,25, 0,28, 0,32, 0,37, 0,41, 0,51, 0,61, 0,71, 0,91, 1,11, 1,15, 1,41 mm |
Longitud | 6m o según la petición del cliente |
Diámetro externo | 6,35-219 mm |
Tolerancia | Diámetro exterior: ±0,2 mm |
Espesor: ±0,02 mm | |
Longitud: ±0,5 mm | |
método de proceso | Código dibujado, recocido con protección de nitrógeno, ultrasonidos, forma automática, pulido |
Prueba | Espectrógrafo de lectura directa, máquina de prueba hidrostática, detector de rayos X, detector de fallas trasónicas UI, detector de partículas magnéticas |
Equipo | Máquina de prensa, máquina dobladora, máquina de empuje, máquina biseladora eléctrica, máquina de chorro de arena, etc. |
Origen | Europa occidental/japonés/indio/EE. UU./coreano/americano/europeo |
Certificados de prueba | Certificado de prueba del fabricante según EN 10204/3.1B, Certificado de materias primas, Informe de prueba de radiografía del 100%, Informe de inspección de terceros |
| Hastelloy C276 | En | C | Mes | Minnesota | Y | fe | PAG | S | Co | cr |
| Balance | 0,010 máx. | 15.00 – 17.00 | 1,00 máx. | 0,08 máx. | 4.00 – 7.00 | 0,04 máx. | 0,03 máx. | 2,5 máx. | 14.50 – 16.50 | |
| Hastelloy C22 | Balance | 0,010 máx. | 12,5 – 14,5 | 0,50 máx. | 0,08 máx. | 2 – 6 | 0,02 máx. | 0,02 máx. | 2,5 máx. | 20 – 22. |
| Densidad | Punto de fusion | Resistencia a la tracción | Límite elástico (0,2 % de compensación) | Alargamiento | |
|---|---|---|---|---|---|
| C22 | 8,69 g/cm3 | 1399°C (2550°F) | Psi – 1.00.000, MPa – 690 | Psi – 45000, MPa – 310 | 45 % |
| C276 | 8,89 gramos/cm33 | 1370°C (2500°F) | PSI – 1,15 000, MPa – 790 | Psi – 52.000, MPa – 355 | 40% |
| B2 | 9,2 g/cm3 | 1370°C (2550°F) | PSI – 1,15 000, MPa –760 | Psi – 52.000, MPa – 350 | 40% |
| B3 | 9,2 g/cm3 | 1370°C (2550°F) | PSI – 1,15 000, MPa –760 | Psi – 52.000, MPa – 350 | 40% |
| C4 | 8,64 g/cm3 | 1350-1400°C | 783 | 365 | 55% |
| Híbrido BC1 | 8,83 g/cm³ | 1343 – 1443°C | 725 | 310 | 40% |
| X | 8,22 g/cm³ | 1355°C | 655MPa | 240MPa | 35% |

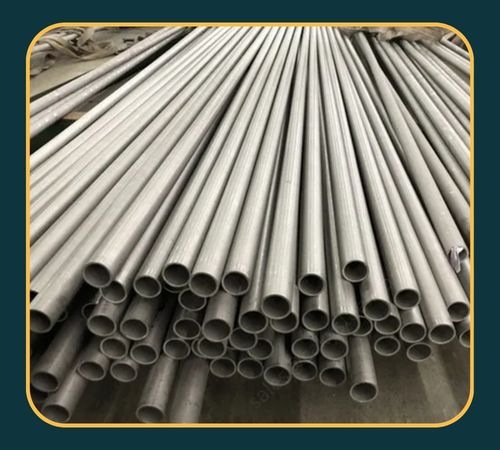

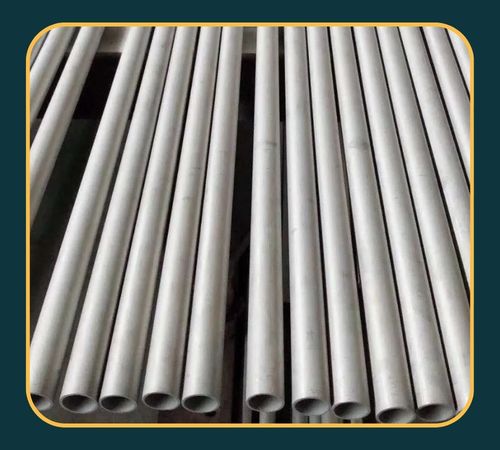

Con una excelente resistencia a las picaduras, los materiales de tubería sin costura Hastelloy ASTM B622 generalmente se entregan en condiciones de recocido por solución. A menudo, estas tuberías están descalcificadas. Sin embargo, en los casos en los que se utiliza una atmósfera controlada, no es obligatorio descalcificar el tubo de alta presión Hastelloy ASTM B622 . Al igual que con otras especificaciones para diversas aleaciones, ésta también requiere conformidad con las propiedades mecánicas. Por lo tanto, se verifica que la tubería flexible laminada en frío de Hastelloy cumpla con propiedades como resistencia a la tracción, límite elástico y alargamiento.
Otra inclusión de las especificaciones son las pruebas que se realizarán en el tubo intercambiador de calor Hastelloy . Además de la prueba de tensión y la prueba hidrostática, realizadas en el tubo Hastelloy , también se realiza una prueba eléctrica no destructiva a cada tubo. Esta especificación particular también exige la determinación de la masa de todos los tubos de instrumentación Hastelloy. También es necesario determinar la composición química de los tubos soldados con Hastelloy .
| STANDARD | UNS | WERKSTOFF NR. | AFNOR | EN | JIS | BS | GOST |
| Hastelloy C22 | N06022 | 2.4602 | – | NiCr21Mo14W | NW 6022 | – | – |
| Hastelloy C276 | N10276 | 2.4819 | – | NiMo16Cr15W | NW 0276 | – | ХН65МВУ |
